Đồ gá JIG là gì? Phân loại và vai trò trong dây chuyền sản xuất
Cùng một người thợ, cùng một cái máy, nhưng có đồ gá tốt thì mỗi giờ ra được gấp đôi sản lượng và chất lượng đồng đều giữa các ca. Đồ gá là khoản đầu tư ít được chú ý nhưng hoàn vốn nhanh nhất trong xưởng sản xuất.
Đồ gá là gì?
Đồ gá là dụng cụ chuyên dùng để định vị chi tiết đúng vị trí mong muốn và kẹp chặt nó trong suốt quá trình gia công, hàn, lắp ráp hay đo kiểm. Không có đồ gá, người thợ phải căn chỉnh thủ công từng chi tiết — vừa chậm, vừa phụ thuộc tay nghề, vừa không lặp lại được chính xác.
Trong tiếng Việt ngành cơ khí, người ta dùng lẫn hai từ đồ gá và JIG. Về nguyên gốc có sự phân biệt: jig vừa định vị vừa dẫn hướng dụng cụ cắt, còn fixture chỉ định vị và kẹp chi tiết. Thực tế tại Việt Nam hai từ này gần như dùng thay thế cho nhau.
Nguyên tắc định vị sáu điểm
Một vật thể trong không gian có sáu bậc tự do: tịnh tiến theo ba trục và xoay quanh ba trục. Đồ gá tốt phải khống chế đủ và không thừa các bậc tự do cần thiết.
Khống chế thiếu thì chi tiết xê dịch, sai kích thước. Khống chế thừa — gọi là siêu định vị — còn nguy hiểm hơn: chi tiết bị cưỡng bức biến dạng khi kẹp, gia công xong tháo ra thì nó đàn hồi trở lại và sai kích thước. Đây là lỗi thiết kế đồ gá phổ biến nhất mà người mới hay mắc.
Phân loại đồ gá theo công dụng
Đồ gá gia công

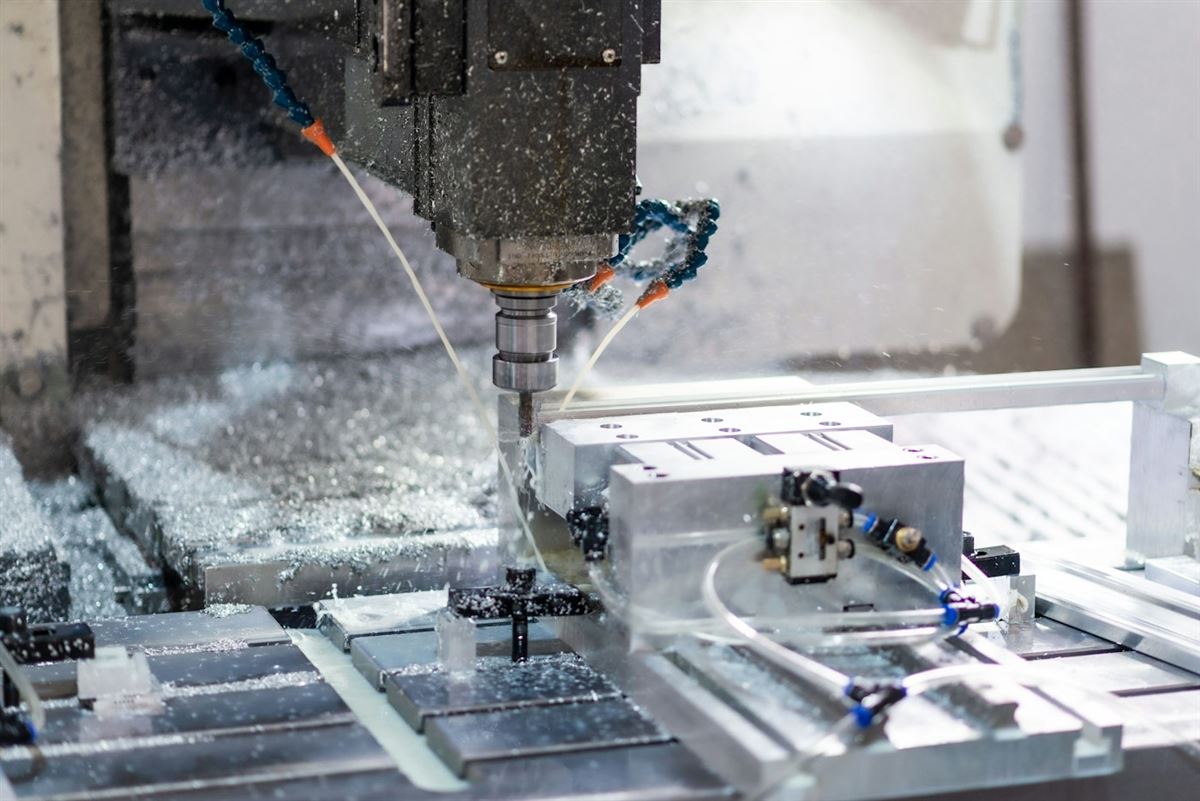

Dùng trên máy phay, tiện, khoan để giữ chi tiết. Đây là loại phổ biến nhất. Với chi tiết dạng tấm phức tạp hoặc sản lượng lớn, một bộ đồ gá chuyên dùng có thể rút thời gian gá đặt từ vài phút xuống còn vài giây mỗi chi tiết.
Đồ gá hàn
Giữ các chi tiết đúng vị trí tương quan trong lúc hàn. Vai trò then chốt là chống biến dạng do nhiệt — kết cấu hàn không có đồ gá thường bị vênh, cong sau khi nguội. Đồ gá hàn phải tính cả hướng giãn nở nhiệt, không được kẹp cứng mọi phía.
JIG lắp ráp
Dùng trong dây chuyền lắp ráp để đảm bảo các cụm ghép đúng vị trí, đúng thứ tự. Thường thiết kế theo hướng chống nhầm — chi tiết chỉ đặt vào được theo một chiều duy nhất, người thao tác không thể lắp ngược.
JIG kiểm tra
Không tham gia gia công mà dùng để kiểm tra nhanh sản phẩm đạt hay không đạt. Thay vì đo từng kích thước bằng thước cặp mất vài phút, người kiểm tra chỉ cần đặt sản phẩm lên JIG: lọt là đạt, không lọt là loại. Rất hiệu quả khi cần kiểm tra 100% sản lượng.
Đồ gá mang lại gì cho xưởng?
| Lợi ích | Biểu hiện thực tế |
|---|---|
| Giảm thời gian gá đặt | Không phải rà, căn chỉnh từng chi tiết |
| Ổn định chất lượng | Chi tiết thứ 1 và thứ 500 giống nhau |
| Giảm phụ thuộc tay nghề | Thợ mới cũng làm được đúng ngay |
| Chống nhầm lẫn | Thiết kế chỉ cho lắp đúng một chiều |
| Tăng an toàn | Tay người không cần giữ chi tiết gần dao cắt |
Quy tắc thực tế: khi số lượng chi tiết đủ lớn để thời gian tiết kiệm được nhân lên vượt chi phí làm đồ gá, hoặc khi yêu cầu độ lặp lại cao đến mức căn chỉnh thủ công không đáp ứng nổi. Với đơn hàng vài chục chi tiết đơn giản thì gá vạn năng thường vẫn kinh tế hơn.
Thiết kế đồ gá tốt cần lưu ý gì?
- Chọn chuẩn định vị trùng với chuẩn thiết kế. Nếu bản vẽ ghi kích thước từ mặt A thì đồ gá cũng nên định vị từ mặt A, tránh cộng dồn sai số.
- Tránh siêu định vị. Khống chế đúng số bậc tự do cần thiết, không nhiều hơn.
- Kẹp ở nơi chi tiết cứng vững. Kẹp vào thành mỏng sẽ làm chi tiết biến dạng.
- Thao tác nhanh và thuận tay. Ưu tiên kẹp nhanh, kẹp lệch tâm thay vì bulông phải vặn nhiều vòng.
- Chừa chỗ thoát phoi. Phoi đọng lại giữa chi tiết và mặt định vị là nguyên nhân sai số âm thầm rất khó phát hiện.
