Khuôn thổi HDPE: công nghệ đùn thổi và những điểm quyết định chất lượng khuôn

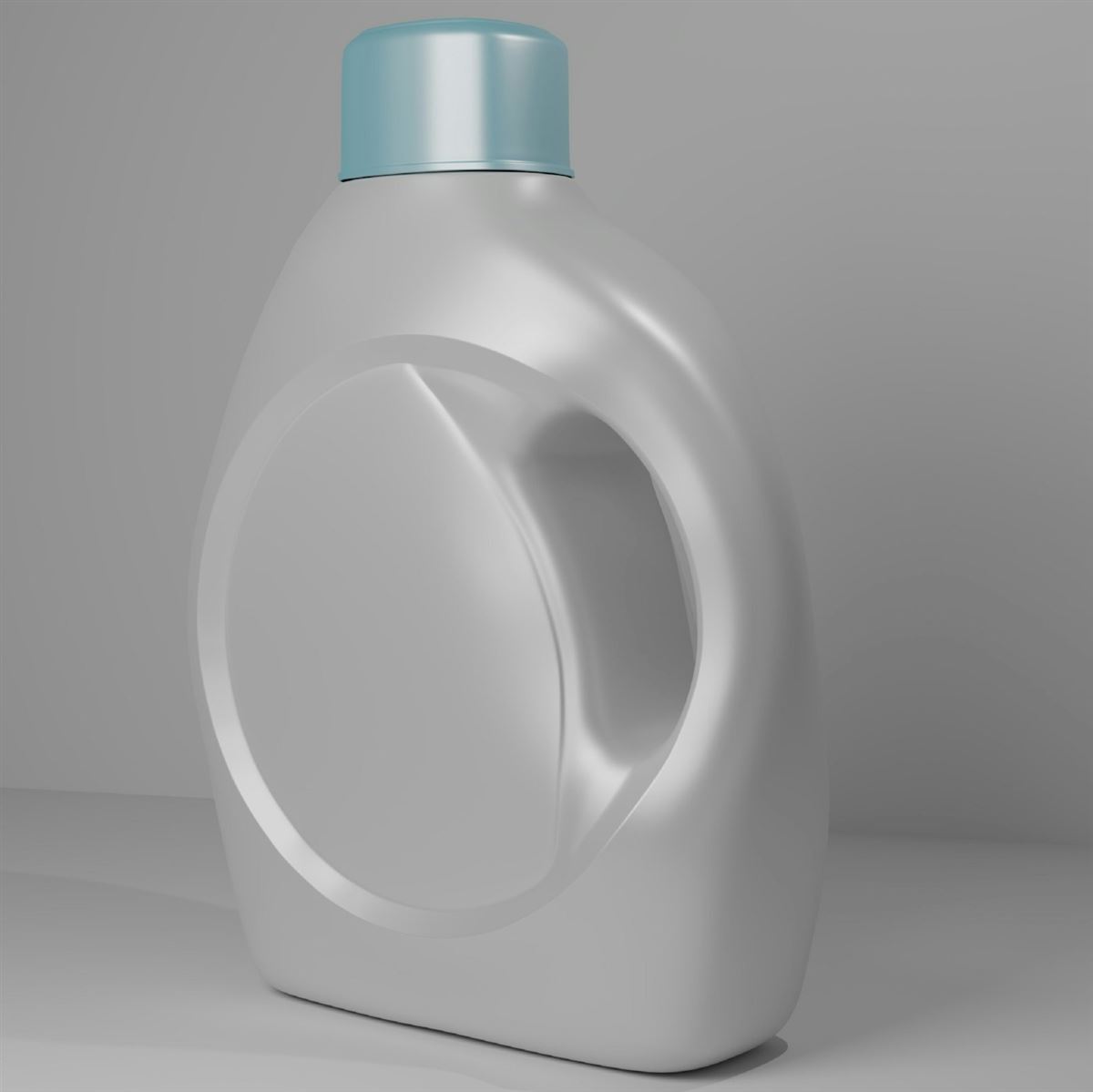

Can nhựa đựng dầu nhớt, chai dầu gội, bình đựng hóa chất — phần lớn được sản xuất bằng công nghệ đùn thổi với vật liệu HDPE. Nhìn thì đơn giản, nhưng chất lượng chai phụ thuộc rất nhiều vào những chi tiết nhỏ trên bộ khuôn mà người ngoài nghề khó thấy được.
Công nghệ đùn thổi hoạt động thế nào?
Quy trình đùn thổi, tiếng Anh gọi là Extrusion Blow Molding, gồm bốn bước diễn ra liên tục:
- Đùn parison. Nhựa HDPE được nung chảy và đùn xuống thành một ống rỗng nóng chảy gọi là parison.
- Kẹp khuôn. Hai nửa khuôn đóng lại quanh parison, đồng thời kẹp đứt và hàn kín phần đáy.
- Thổi khí. Khí nén thổi vào trong làm parison phồng lên, ép sát vào lòng khuôn và lấy đúng hình dạng chai.
- Làm nguội và lấy sản phẩm. Khuôn được làm mát bằng nước tuần hoàn, sau đó mở ra lấy chai và cắt bỏ phần bavia thừa.
Khác với ép phun, ở đây nhựa không được bơm đầy vào lòng khuôn mà chỉ tiếp xúc mặt ngoài. Vì vậy khuôn thổi chỉ tạo hình mặt ngoài sản phẩm, còn độ dày thành chai do quá trình đùn và thổi quyết định.
Cấu tạo bộ khuôn thổi HDPE
Lòng khuôn
Là bề mặt tạo hình chai. Do nhựa chỉ áp vào chứ không chịu áp suất cao như ép phun, lòng khuôn thổi không đòi hỏi độ cứng như khuôn ép nhựa, nhưng phải nhẵn đều và không có vết xước — mọi khiếm khuyết trên lòng khuôn đều in lên thành chai.
Mép kẹp — chi tiết quan trọng nhất
Đây là phần quyết định thành bại của bộ khuôn thổi. Mép kẹp, tiếng Anh gọi là pinch-off, là gờ sắc nằm ở đáy khuôn có hai nhiệm vụ cùng lúc: cắt đứt parison và hàn kín đáy chai ngay khi khuôn đóng.
Mép kẹp quá sắc thì cắt đứt nhưng mối hàn đáy mỏng, chai dễ nứt đáy khi rơi. Mép kẹp quá tù thì đáy dày nhưng bavia khó tách, phải cắt gọt thủ công tốn công. Góc và khe hở mép kẹp phải tính theo độ dày parison và loại nhựa — đây là chỗ phân biệt xưởng có kinh nghiệm với xưởng làm lần đầu.
Hệ thống làm mát
Làm mát chiếm phần lớn thời gian một chu kỳ thổi. Khuôn nguội nhanh và đều thì năng suất cao, chai ít cong vênh. Rãnh nước phải chạy sát lòng khuôn và phân bố đều — nơi nào nguội chậm hơn sẽ co ngót nhiều hơn, làm chai méo hoặc sai dung tích.
Rãnh thoát khí
Khi nhựa phồng ra ép sát lòng khuôn, không khí giữa nhựa và thành khuôn phải có đường thoát. Thiếu thoát khí thì bề mặt chai bị rỗ, vằn, hoặc không lên được chi tiết hoa văn, chữ nổi. Thoát khí thường làm bằng rãnh rất mảnh ở mặt phân khuôn hoặc nhám nhẹ bề mặt tại vùng cuối dòng.
Nên làm khuôn thổi bằng nhôm hay thép?
| Tiêu chí | Hợp kim nhôm | Thép |
|---|---|---|
| Dẫn nhiệt | Rất tốt — làm nguội nhanh, chu kỳ ngắn | Kém hơn nhôm |
| Tuổi thọ | Thấp hơn, mép kẹp mòn nhanh hơn | Cao, chịu mài mòn tốt |
| Gia công | Nhanh, nhẹ, dễ sửa | Lâu hơn, nặng hơn |
| Phù hợp | Đa số khuôn thổi HDPE thông dụng | Sản lượng rất lớn, hoặc riêng phần mép kẹp |
Giải pháp phổ biến là thân khuôn bằng nhôm để tận dụng khả năng tản nhiệt, riêng phần mép kẹp làm bằng thép và lắp ghép vào — vừa nguội nhanh vừa bền ở vị trí chịu mài mòn nhất.
Lỗi thường gặp và nguyên nhân từ khuôn
| Hiện tượng | Nguyên nhân thường gặp |
|---|---|
| Đáy chai nứt khi rơi | Mép kẹp sai góc, mối hàn đáy quá mỏng |
| Bề mặt rỗ, không lên chữ nổi | Thiếu rãnh thoát khí |
| Chai méo, dung tích không ổn định | Làm mát không đều giữa hai nửa khuôn |
| Bavia dày, khó tách | Khe hở mép kẹp lớn quá |
| Thành chai chỗ dày chỗ mỏng | Thường do thông số máy, nhưng cũng có thể do hình dạng khuôn có góc chuyển đột ngột |
Khi khách phản ánh chai bị lỗi, việc đầu tiên nên làm là phân biệt lỗi do khuôn hay do thông số máy thổi. Lỗi do khuôn thì lặp lại giống hệt ở mọi sản phẩm và ở đúng một vị trí; lỗi do thông số máy thì thay đổi theo ca, theo mẻ nhựa. Xác định đúng nguồn gốc trước khi sửa khuôn sẽ tiết kiệm rất nhiều thời gian.
Cần cung cấp gì khi đặt làm khuôn thổi?
- Mẫu chai thực tế hoặc file 3D — mẫu thật là tốt nhất vì đo được cả độ dày thành
- Dung tích và dung sai dung tích cho phép
- Loại máy thổi đang dùng — quyết định kích thước khuôn, kiểu lắp và hành trình kẹp
- Trọng lượng chai mong muốn — ảnh hưởng tính toán parison
- Sản lượng dự kiến — để chọn vật liệu khuôn cho hợp lý
- Yêu cầu chữ nổi, logo, vạch chia nếu có
